NTC熱敏電阻
負溫度系數（NTC）熱敏電阻是熱敏半導體電阻器，隨著絕對溫度的升高，電阻會降低。NTC熱敏電阻的電阻變化可以通過環境溫度的變化或內部通過流過器件的電流產生的自加熱來實現。NTC熱敏電阻的大多數實際應用都是基于這些材料特性。
NTC熱敏電阻示例圖
圓盤和芯片類型NTC熱敏電阻的功能
• 寬歐姆值范圍
• 準確穩定
• 快速熱響應時間
• 嚴格的寬容
• 高靈敏度
圓盤和芯片樣式NTC設備
我們的盤式和芯片型NTC熱敏電阻的電阻值范圍為1.0歐姆至500,000歐姆。這些器件適用于一系列電阻值和溫度系數，從相對較低的電阻和溫度系數到非常高的值。精度電阻容差可達1％。標準電阻容差為5％至20％。所有公差均指定在25°C或可在NTC熱敏電阻工作溫度范圍內的任何溫度下指定。
用于溫度測量和控制設備的NTC熱敏電阻參數術語
• DC - 耗散常數是指在特定環境溫度下通常以毫瓦/攝氏度（mw /°C）表示的比率，表示熱敏電阻消耗的功率隨體溫的變化而變化。
• TC - 熱時間常數是熱敏電阻在零功率條件下經受階躍函數溫度變化時，其初始和最終體溫之間的總差值變化63.2％所需的時間，通常以秒為單位表示（S ）。
• α（α）或溫度系數或電阻 - 電阻的溫度系數是指零溫度下的零功率電阻隨溫度的變化率與熱敏電阻的零功率電阻之比。溫度系數通常以每攝氏度的百分比（％/℃）表示。
NTC熱敏電阻溫度系數計算公式
圓盤和芯片NTC熱敏電阻選擇注意事項
• 選擇要求。電阻值和溫度系數
• 確定準確度要求
• 查看功耗
• 確定工作溫度范圍
• 查看熱時間常數

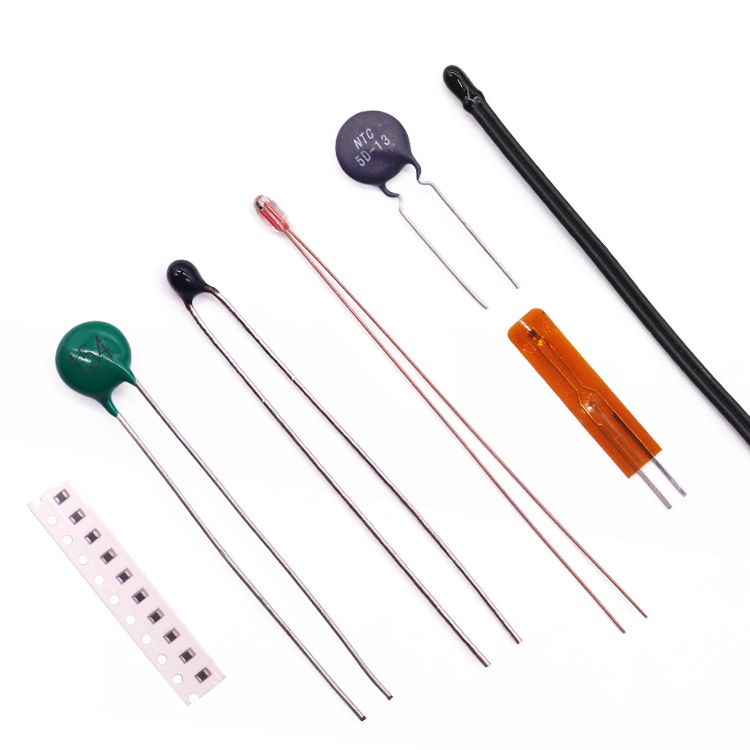

NTC熱敏電阻實物圖
NTC熱敏電阻應用
時間和溫度是最常測量的兩個變量。有許多電子測量溫度的方法，最常見的方法是熱電偶和負溫度系數（NTC）熱敏電阻。對于通用溫度測量，NTC溫度傳感器可在很寬的溫度范圍（-55至+ 300°C）內運行。它們?cè)陂L壽命期間是穩定的，并且體積小且相對便宜。通常，它們?cè)?5℃下具有-3.3和-4.9％/℃之間的負溫度系數。這是相同標稱電阻的鉑電阻溫度計的靈敏度的十倍以上。盤式和芯片型熱敏電阻用于許多需要高精度和可靠性的應用中。
NTC熱敏電阻的一些最流行的應用包括：
• 溫度補償
• 溫度測量和控制
• 風扇電機控制
• 液位和溫度傳感器
盤式和芯片NTC熱敏電阻的選擇步驟
• 選擇R值
• 確定R @ T
• 計算R @ T的DEV
• 評估額定功率（DC）
• 查看TC要求

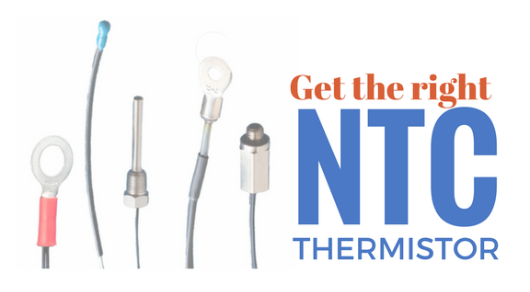

選擇正確的NTC熱敏電阻
盤式和芯片NTC熱敏電阻設備的選擇注意事項
功耗是使用熱敏電阻時的常見問題，因?yàn)樗鼈冎荒芟囊欢康墓β省?/div>
• 如果功耗超過傳感器的耗散常數（DC）額定值，則可能會出現自加熱。
大多數熱敏電阻的標稱值為1至25 mW /°C。這意味著所選器件的每個直流額定值（mW /°C）的電阻變化相當于1°C。
• 為了保持更高的準確度，由自加熱引起的溫度誤差應該比所需的傳感器精度低一個數量級。對于許多應用，不需要這種精確度，并且不太嚴格的降額可能是足夠的。
• 降低熱敏電阻功率的幾種選擇是增加熱敏電阻的電阻，降低源電壓和/或增加分壓電路中的串聯電阻。
舉個例子，
• 如果所選熱敏電阻的直流電壓為5 mW /°C且器件功耗為20 mW /°C，則由于自熱效應會產生4°C的誤差。
• 為了使這種影響最小化，可以簡單地通過將DC額定時間乘以10-1（低一個數量級）來推導出一個因子，并將其用于功率方程中以產生最大允許功率的良好近似值。
• 例如，如果所需的精度為1°C，并且所選設備的額定直流電壓為5 mW /°C，則將功率方程中的指定直流額定值調整為0.5 mW /°C可以有效補償自熱誤差預測器件可以消耗的最大功率，而不會顯著影響所需的精度。
• 應該產生的最大功率計算為1°C * 0.5mW /°C = 0.5mW。
