逆變器的線路架構
1、ROYER架構:線路較簡單但效率偏低,一般只有70%多,目前較少采用。
2、推挽架構:對開關MOS耐壓有更高要求,效率85%左右,一般用于兩燈和四燈逆變器。
3、全橋架構:成本相對較高,效率90%左右,多用于六燈或多燈逆變器。
逆變器的電氣參數具體對LCD的影響
1、輸出電流:輸出電流的大小決定屏的亮度,電流越大則屏越亮,電流越小則屏越暗。根據屏的要求,一般最大輸出電流設置在7mA左右,而最小值在3.5mA左右。輸出電流過大會對燈管壽命造成不良影響。
2、開放高壓:即逆變器開啟瞬間點亮燈管的電壓,其大小是根據屏的要求來設定的,最大值一般在1800V左右。開放高壓不能過高,否則也會影響屏的壽命。
3、輸出波形:包括電流波形與電壓波形。波形越正弦則表示逆變器輸出效率越高,對燈管的損害也會越小。如果波形有抖動則會導致閃屏現象,如果波形有尖峰或者彎曲則表明逆變器的輸出效率不是很理想,開關MOS與變壓器等功率器件會比較發熱。
4、工作頻率:根據屏的要求來設定,一般在40KHZ~60KHZ之間如果工作頻率不正?；蚱詈艽?對輸出電流和開放高壓等電氣參數幾乎都會有影響。所以對逆變器首先要判斷上述參數是否正常。
逆變器的作用
逆變器是把直流電能（電池、蓄電瓶）轉變成交流電（一般為220V 50赫茲正弦或方波）。通俗的講，逆變器是一種將直流電（DC）轉化為交流電（AC）的裝置。它由逆變橋、控制邏輯和濾波電路組成。
廣泛適用于空調、家庭影院、電動砂輪、電動工具、縫紉機、DVD、VCD、電腦、電視、洗衣機、抽油煙機、冰箱，錄像機、按摩器、風扇、照明等。
簡單地說，逆變器就是一種將低壓（12或24伏或48伏）直流電轉變?yōu)?20伏交流電的電子設備。因為我們通常是將220伏交流電整流變成直流電來使用，而逆變器的作用與此相反，因此而得名。我們處在一個“移動”的時代，移動辦公，移動通訊，移動休閑和娛樂。在移動的狀態中，人們不但需要由電池或電瓶供給的低壓直流電，同時更需要我們在日常環境中不可或缺的220伏交流電，逆變器就可以滿足我們的這種需求。

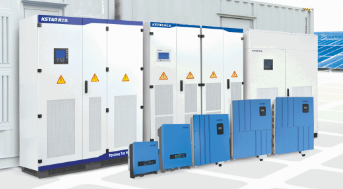

太陽能逆變器的作用
太陽能逆變器在應用中分為獨立太陽能發電逆變器和并網太陽能發電逆變器，而獨立太陽能發電逆變器主要用于偏遠沒有家庭用電的地區以及單獨的家庭用戶，并網太陽能發電逆變器主要用于沙漠電站和城市屋頂發電系統。
其實太陽能逆變器的總體作用就是通過全橋電路，然后再采用SPWM的處理器經過調制、濾波以及升壓等一些中間的各種系統得到相應的正弦交流電，最后來供應需要使用電的終端客戶使用，其實太陽能就是提供能源的系統，而逆變器就是改變電流的一個裝置，太陽能中的能量通過逆變器得到可以使用的直流蓄電池儲存在電池的以便使用，這就是太陽能逆變器的作用，也因此使得太陽能逆變器成為光伏風力發電系統的核心部件，不過重要的是新能源的發電成本低，太陽能逆變器就要高速的運行。
汽車逆變器的作用
逆變器的主要作用便是電源轉換，在使用逆變器之后，車主可以在汽車上加裝許多用電設備，就相當于家用的插排一樣，車主可以在車內進行手機充電，使用筆記本和游戲機以及電動工具等，相比點煙器的小電源來說，使用更加方便，而且還不用擔心電壓過大從而導致點煙器電源失效。
