在工程技術中，貼片二極管與普通二極管的內部結構基本相同，均由一個PN結組成。因此，貼片二極管的檢測與普通二極管的檢測方法基本相同。對貼片二極管的檢測通常采用萬用表的R×100 Ω 檔或R×1 kΩ檔進行測量。
1
普通貼片二極管檢測
（1）普通貼片二極管正、負極判別
貼片二極管的正、負極的判別，通常觀察管子外殼標示即可，當遇到外殼標示磨損嚴重時，可利用萬用表歐姆檔進行判別，檢測示意圖如圖1 所示。

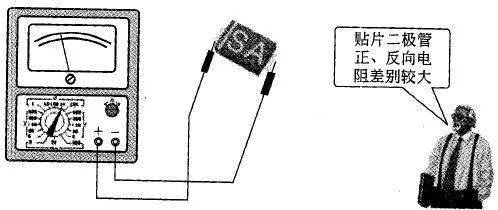

圖1 貼片二極管正、負極判別示圖
圖1 中，將萬用表置于R×100 Ω或R×1 kΩ檔，先用萬用表紅、黑兩表筆任意測量貼片二極管兩引腳間的電阻值，然后對調表筆再測一次。在兩次測量結果中，選擇阻值較小的一次為準，黑表筆所接的一端為貼片二極管的正極，紅表筆所接的另一端為貼片二極管的負極；所測阻值為貼片二極管正向電阻（一般為幾百歐姆至幾千歐姆），另一組阻值為貼片二極管反向電阻（一般為幾十千歐姆至幾百千歐姆）。
（2）普通貼片二極管性能好壞判別
對普通貼片二極管性能好壞的檢測通常在開路狀態（脫離）下進行，測量方法如下：
用萬用表R×100 Ω 檔或R×1 kΩ 檔測量普通貼片二極管的正、反向電阻。根據二極管的單向?qū)щ娦钥芍湔⒎聪螂娮柘嗖钤酱螅f明其單向?qū)щ娦栽胶谩Ｈ魷y得正、反向電阻相差不大，說明貼片二極管單向?qū)щ娦阅茏儾睿蝗粽⒎聪螂娮瓒己艽螅f明貼片二極管已開路失效；若正、反向電阻都很小，則說明貼片二極管已擊穿失效。當貼片二極管出現上述三種情況時，須更換二極管。
2
常用特殊貼片二極管檢測
（1）穩壓貼片二極管的檢測
穩壓貼片二極管的檢測主要包括以下三項：
① 穩壓貼片二極管正、負極判別
② 穩壓貼片二極管性能好壞判別
與普通貼片二極管的判別方法相同。正常時一般正向電阻為l0 kΩ左右，反向電阻為無窮大。
③ 穩壓貼片二極管穩壓值的測量
利用萬用表測量穩壓貼片二極管穩壓值的方法如圖2 所示。

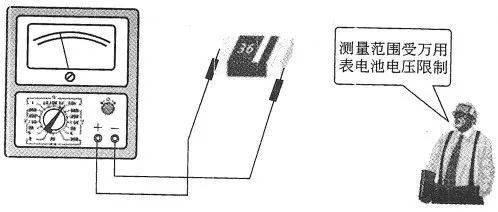

圖2 穩壓貼片二極管穩壓值的測量示圖
圖2 中，將萬用表置于l0 kΩ 檔，紅表筆接穩壓貼片二極管正極，黑表筆接穩壓貼片二極管負極，待萬用表指針偏轉到一穩定值后，讀出萬用表的直流電壓檔DC10 V 刻度線上指針?biāo)甘镜臄?shù)值，然后按下列經驗公式計算出穩壓二極管的穩定值：
穩壓值Uz=（10 - 讀數）×15 V
值得注意的是：用此法測量穩壓貼片二極管的穩壓值要受萬用表高阻檔所用電池電壓大小的限制。即只能測量高阻檔所用電池電壓以下穩壓值的穩壓貼片二極管。
（2）發光貼片二極管的檢測
發光貼片二極管的檢測方法如下：

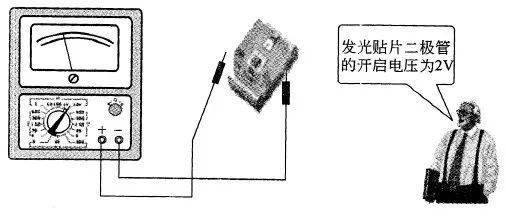

圖3 發光貼片二極管正、負極判別示圖
圖3 中，將萬用表置于10 kΩ 檔（發光貼片二極管的開啟電壓為2 V，只有處于10 kΩ 檔時才能使其導通），用萬用表的紅、黑兩表筆分別接發光貼片二極管的兩根引出線，選擇指針向右偏轉過半的，且管子能發出微弱光點的一組為準，這時黑表筆所接即為發光二極管的正極，紅表筆所接為負極。
