摘要：3CT1 如圖所示是一個適合燈臺使用的單向晶閘管調光燈電路，220V交流電經VD1～VD4橋式整流成為100Hz脈動直流電，再經燈泡E加到晶閘管VT的陽極與陰極間。同時，在電源的每個半周期內，通過RP、R1向電容C充電，當C兩端充電電壓達到雙向觸發二極管VDH的折轉電壓(約26～40V)時，VDH導通，C向R2放電，在R2兩端即形成尖脈沖加到 VT的門極，使VT開通，E通電發光。VT開通后，其陽-

3CT1

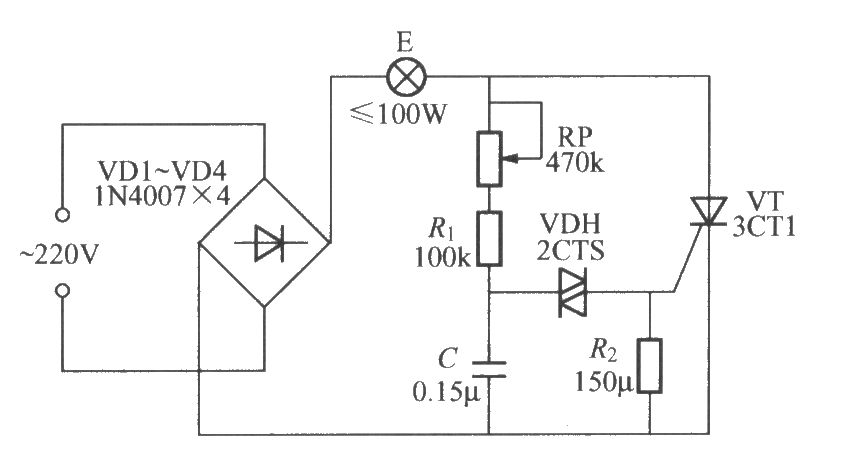

如圖所示是一個適合燈臺使用的單向晶閘管調光燈電路，220V交流電經VD1～VD4橋式整流成為100Hz脈動直流電，再經燈泡E加到晶閘管VT的陽極與陰極間。同時，在電源的每個半周期內，通過RP、R1向電容C充電，當C兩端充電電壓達到雙向觸發二極管VDH的折轉電壓(約26～40V)時，VDH導通，C向R2放電，在R2兩端即形成尖脈沖加到 VT的門極，使VT開通，E通電發光。VT開通后，其陽-陰極間電壓降為1V左右，當交流電過零時，VT關斷，待下一周期，電容C又充電，重復上述過程。所以調節電位器RP可改變電容C充電時間的快慢，從而可控制燈泡E上電壓的平均值，使亮度可調。
