晶體管作為一種可變電流開關，能夠基于輸入電壓控制輸出電流。與普通機械開關(如Relay、switch)不同，晶體管利用電信號來控制自身的開合，所以開關速度可以非?？欤瑢嶒炇抑械那袚Q速度可達100GHz以上。但無論是專業無線電維修人員。還是業余無線電愛好者，在工作中都會碰到晶體管置換問題。那么代換晶體管有哪些原則呢?下面一起來看看：
1.類型相同
(1)材料相同：即鍺管置換鍺管，硅管置換硅管。
(2)極性相同：即NPN型管置換NPN型管，PNP型管置換PNP型管。

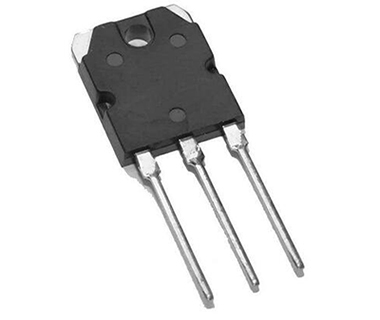

小功率晶體管
2.特性相近
用于置換的晶體管應與原晶體管的特性相近，它們的主要參數值及特性曲線應相差不多。晶體管的主要參數近20個，要求所有這些參數都相近，不但困難，而且沒有必要。一般來說，只要下述主要參數相近，即可滿足置換要求。
2.1集電板最大直流耗散功率(Pcm)
一般要求用Pcm與原管相等或較大的晶體管進行置換。但經過計算或測試，如果原晶體管在整機電路中實際直流耗散功率遠小于其Pcm，則可以用Pcm,較小的晶體管置換。
2.2集電極最大允許直流電流(Icm)
一般要求用Icm與原管相等或較大的晶體管進行置換。
2.3擊穿電壓
用于置換的晶體管，必須能夠在整機中安全地承受最高工作電壓。
2.4頻率特性
晶體管頻率特性參數，常用的有以下2個：
(1)特征頻率fT：它是指在測試頻率足夠高時，使晶體管共發射極電流放大系數時的頻率。
(2)截止頻率fb：在置換晶體管時，主要考慮Ft與fb。通常要求用于置換的晶體管，其Ft與fb，應不小于原晶體管對應的Ft與Fb。
2.5其他參數
除以上主要參數外，對于一些特殊的晶體管，在置換時還應考慮以下參數：
(1)對于開關管，在置換時還要考慮其開關參數。
(2)對于低噪聲晶體管，在置換時應當用噪聲系數較小或相等的晶體管。
(3)對于具有自動增益控制性能的晶體管，在置換時應當用自動增益控制特性相同的晶體管。

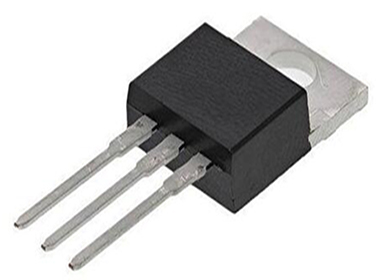

晶體管
3.外形相似
小功率晶體管一般外形均相似，只要各個電極引出線標志明確，且引出線排列順序與待換管一致，即可進行更換。大功率晶體管的外形差異較大，置換時應選擇外形相似、安裝尺寸相同的晶體管，以便安裝和保持正常的散熱條件。
以上就是晶體管的代換原則介紹了。由于晶體管響應速度快，準確性高，因此其可用于各種各樣的數字和模擬功能，包括放大，開關，穩壓，信號調制和振蕩器。晶體管可獨立包裝或在一個非常小的的區域，可容納一億或更多的晶體管集成電路的一部分。
