MOS管體二極管

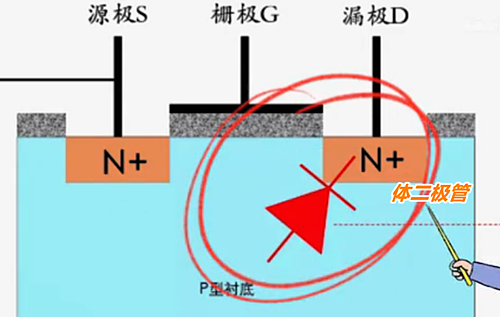

典型的MOSFET包括源極（Source）、漏極（Drain）和柵極（Gate）。在功率MOSFET中，通常還有一個額外的區域，稱為體區（Bulk或Body），這個區域與源極相連。由于MOSFET的制造工藝，源極和體區之間會形成一個PN結，這個PN結就相當于一個二極管。這就是所謂的體二極管。
MOS管體二極管（也稱為寄生二極管、內置二極管或反并二極管）是指在金屬-氧化物-半導體場效應晶體管（MOSFET）中存在的一種寄生元件。這種二極管并不是有意設計的，而是由MOSFET的結構自然形成的。在功率MOSFET中，這種體二極管尤為重要，因為它對器件的性能和可靠性有很大影響。

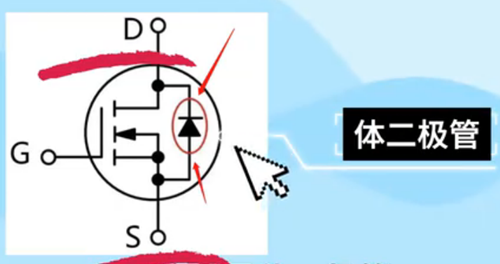

MOS管的體二極管方向
MOS管的體二極管方向取決于MOS管的類型（NMOS或PMOS）以及電流的流向。

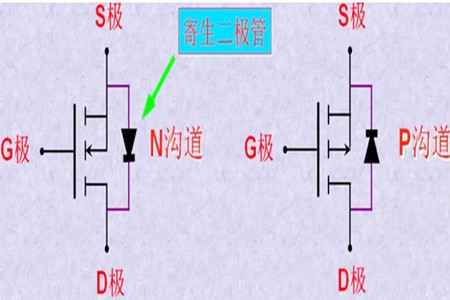

NMOS管：
襯底箭頭方向指向G極。
體二極管的方向是從S極出發，指向D極。
當Vgs>Vgs(th)時，電流方向是從D到S。
PMOS管：
襯底箭頭方向遠離G極。
體二極管的方向是從D極出發，進入S極。
當Vgs<Vgs(th)時，電流方向是從S到D。
mos管體二極管的作用
MOS管體二極管是MOSFET中的一個寄生元件，它具有反向電壓保護、續流功能和能量回饋等作用。
反向電壓保護：
當MOSFET用于開關電源或其他電路時，體二極管可以防止反向電壓損壞器件。例如，在電感負載的應用中，當MOSFET關閉時，電感會產生一個反向電動勢。如果沒有體二極管，這個反向電動勢可能會導致MOSFET的擊穿。而有了體二極管，這個反向電動勢就會被二極管所阻止，從而保護MOSFET。
續流功能：
在某些應用中，如同步整流器，體二極管可以提供一個續流通道。當主開關關閉時，體二極管會導通，允許電流繼續流動，從而保持電路的穩定。這對于提高電源轉換效率和減小散熱器尺寸非常重要。
防止過壓損壞：
當電路中產生很大的瞬間反向電流時，體二極管可以導出這個電流，保護MOS管的D極和S極。如果沒有這個二極管，就有可能擊穿MOS管。在VDD過壓的情況下，體二極管可以防止燒壞MOS管，因為在過壓對MOS管造成破壞之前，二極管先反向擊穿，將大電流直接到地，從而避免MOS管被燒壞。
電路：在開關電源電路的作用，利用這個二極管釋放電感上的能量。在電機控制器內部，通過二極管來構成整流二極管。
但是，在一些場景下這個二極管的存在會使得S極和D極之間有漏電的可能性。
