led亮度調節電路圖

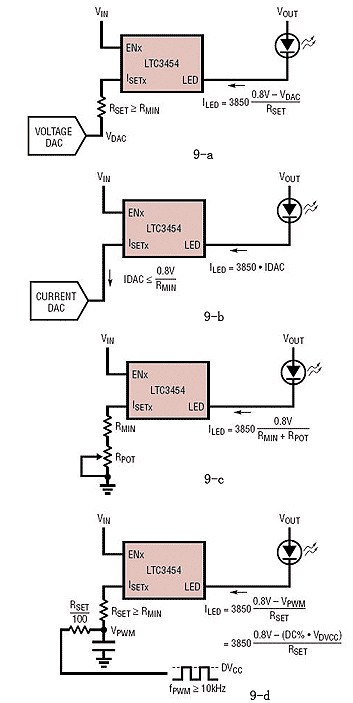

實現LED調光的方法有4種，如圖所示。
圖-a所示為用電壓型DAC來實現調光，ILED與VDAC的關系：
ILED="3850"(0.8V－VDAC)/RSET
RSET≥Rmin (Rmin為不使ILED>1A)
圖-b所示為用電流型DAC來實現調光，ILED與IDAC的關系：
ILED="3850"×IDAC
IDAC≤0.8V/Rmin
圖-c所示為用電位器來調光，ILED與電位器電阻RPOT的關系：
ILED=3850×0.8V/(Rmin+RPOT)
圖-d所示為用PW信號來調光，PWM的頻率≥10kHz，其ILED與PWM的占空比D及幅值電壓DVCC的關系：
ILED=[0.8V-(D%×VDVCC)]/RSET

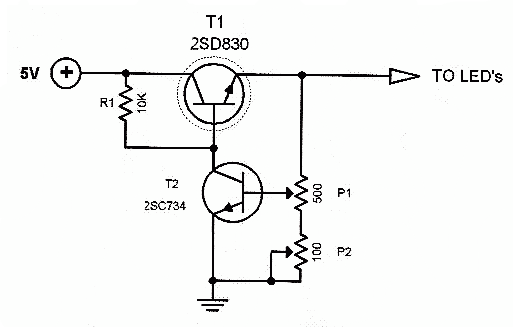

簡單的LED調光電路
這個LED調光電路，具有2個晶體管，1個電阻器和2個電位器。典型的段式顯示器LED每段功耗約為25mA，應使用電阻器將電流限制在此值。如果要對六位顯示器進行電流限制，則至少需要42個串聯電阻。
段式顯示器不再需要串聯電阻器，從而簡化了PCB設計和構造。該電路只是一個具有可變電壓輸出的穩壓器。
LED的亮度取決于輸出電壓。由于穩壓器是可變的，因此LED的亮度也是可變的。電位計P1用于粗略調整，而P2用于以更精細的分辨率調整亮度。穩壓器電路的輸出可在0至4.3伏范圍內變化。
在調諧電路之前，將電位器設置為零點，然后慢慢調整電位器，直到達到所需的亮度。在典型的六段配電中，最大電流不得超過1安培。例如：如果一個段每個段消耗25mA，則六位數顯示器的7段將消耗大約1050mA。這比1安培多一點！晶體管T1必須散熱，因?yàn)楦唠娏飨臅a(chǎn)生大量散熱。
