一款采用場效應管做前級放大制作的功率放大器，音響效果很理想。

由于該功放的后級電路是一個直流耦合的電路，各級工作點的選擇，尤其第一級場效應管的工作點的選擇，將對電路的性能有較大的影響，因此本文著重敘述電路參數的計算及調試。

電路原理

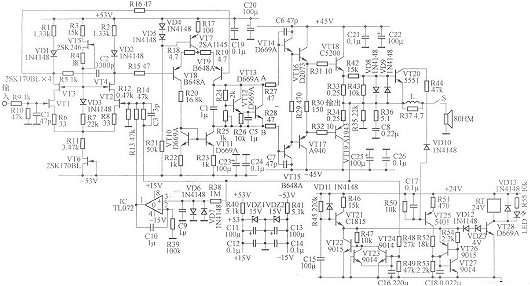

場效應管功放電路 用場效應管構成的功放電路圖

場效應管電路主要由兩級差動放大及三級射極跟隨電路組成，如圖1所示。N溝道場效應管VT1、VT2構成第一級共源差動放大器，而VT3、VT4分別又與VT1、VT2構成共柵共源電路。眾所周知差動放大器具有共模抑制比高、失調和漂移小的優良性能。

而在共柵共源電路中，后級的輸入電阻就是前級的負載電阻，由于共柵電路的輸入電阻較小，使前級共源極的電壓增益變小，但組合電路的電壓增益主要由共柵極決定，輸出電阻則主要由共柵極決定。因為前級共源極的電壓增益變小，所以特別適宜于高頻工作。R3、VT5、R4構成1mA的恒流源，此電流在VD3、R7上產生22V的電壓，從而使VT3、VT4的柵極電壓穩定在22V。

由于柵源極間電壓很小，VT3、VT4．的源極電壓即VT1、VT2的漏源電壓就穩定在22V。VT3、VT4的漏源電壓也穩定在約22V。對直流而言VT3、VT4的柵極電位為22V，對交流而言VT3、VT4的柵極電位為0V，因此為共柵電路。R11、VT6構成第一級差動電路的恒流源，其作用是提高交流阻抗，提高共模抑制比。R5、C2是相位補償元件，用于防止高頻振蕩。 VT8、VT9構成第二級差動電路，VT7為其恒流源。VT0、VT11為比例式鏡像恒流源電路，VT11的集電極電流與VT10電流之比等于R22／R23，由于R22=R23，因此差動電流兩臂的電流是相等的。

VT12、VT13為末三級射極跟隨電路提供合適的工作電流點。

在輸入信號為正時，R29、R30的中點以及輸出O點電位為正，因此均可作為VT1、VT2差動級的負反饋電壓。R38、C9構成低通濾波器，角頻率為1Hz時增益即下降到1／根號2。集成電路TL072構成輸出點直流穩零跟隨器，其輸出Uo與其輸入Ui的關系為Uo=Ui+1／T∫Uidt，即Uo為Ui的比例積分，Uo作用于VT1、VT2差動級負反饋，能使O點直流電位為士10mV以下。在開環增益足夠大的情況下，整個后級電路的閉環電壓增益等于R14／R12。
