MOS管構成的緩沖器Buffer和漏極開路們OD門是數字電路非常重要的概念，怎么構成的；
反相器，線與邏輯怎么玩，又怎么用呢？
根據原理圖，真值表，應用典型電路全面了解基本的邏輯門，與門，或門，與非門。

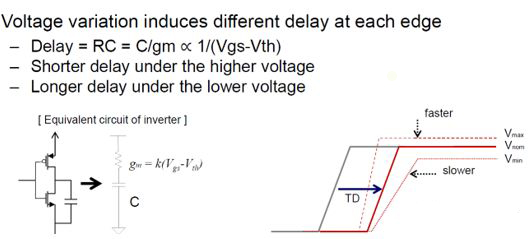

半導體SS, TT, FF是怎么回事？

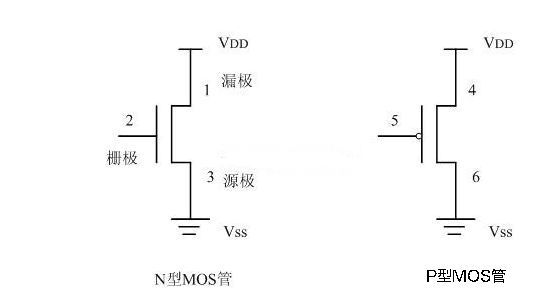

1. MOS管邏輯電路（與門，或門，非門等）作為硬件工程師，不能不懂芯片；而要想懂芯片，MOS管構成的各種基本邏輯電路必須熟記于心，才能夠更熟練的看懂芯片的框圖。場效應管（Field-Effect Transistor）通過不同的搭配可以構成各種各樣的門電路，如開篇所說，這些最基本的單元電路或許是現代IC的基礎。以下的電路形式在常用的74系列的芯片中大量存在著，之后介紹的OD門，緩沖器則常見于芯片的GPIO口等管腳的設計。

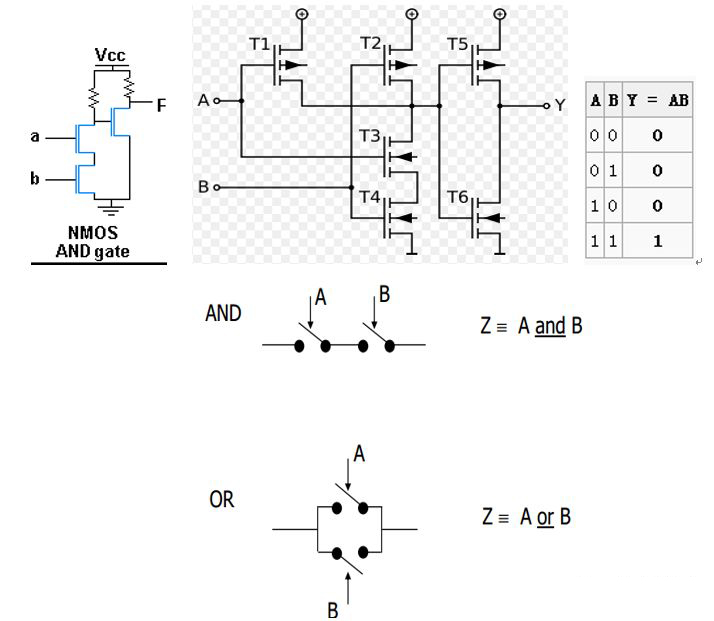

MOS管構成基本的與門、或門電路與門可以由六個管子構成，通過示意圖應該能更清楚看出與門的工作示意圖，然后由真值表可以看出輸入輸出的對應關系。本文中給出與門的對應電路，如有興趣，大家可以思考或門的電路結構，其實二者是存在對應關系的。
2. 反相器下圖則給出了反相器的電路圖，輸入和輸出狀態相反，謂之反相器。

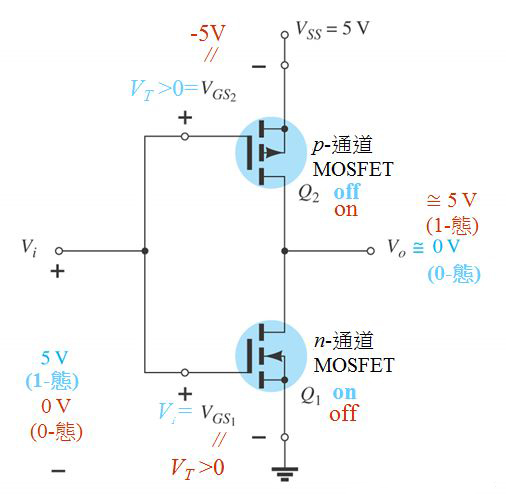

電路分析：輸入Vi為低電平時，上管導通，下管截止，輸出為高電平；輸入Vi為高電平時，上管截止，下管導通，輸出為低電平。

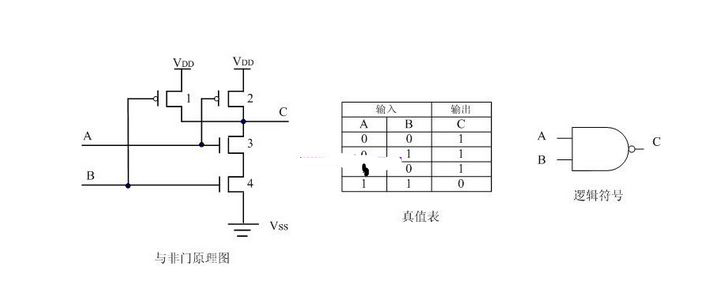

與非門下圖則給出了與非門的電路圖，與非門也就是同為零，異為一。
當A,B輸入均為低電平時，1,2管導通，3,4管截止，C端電壓與Vdd一致，輸出高電平。當A輸入高電平，B輸入低電平，1,3管導通，2,4管截止，C端電位與1管的漏極保持一致，輸出高電平。當A輸入低電平，B輸入高電平，2,4導通，1,3管截止，C端電位與2管的漏極保持一致，輸出高電平。當A，B輸入均為高電平時，1,2管截止，3,4管導通，C端電壓與地一致，輸出低電平。

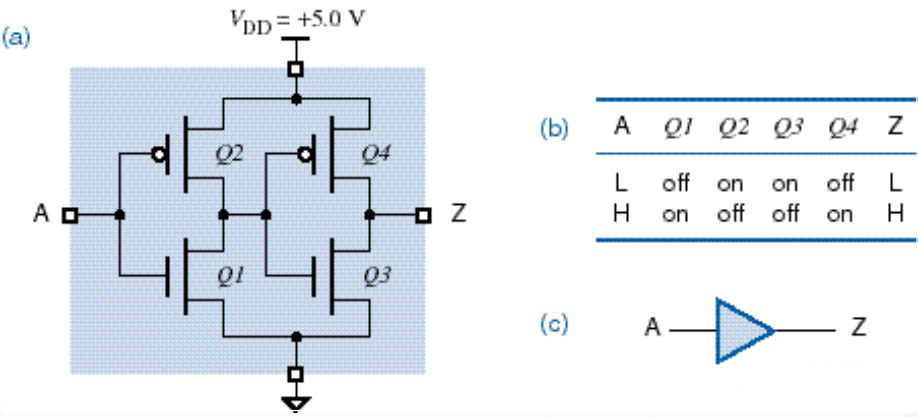

4. 緩沖器BufferCMOS緩沖器(buffer)，緩沖器跟反相器是對立的，緩沖器輸入與輸出相同，反相器輸入與輸出相反。

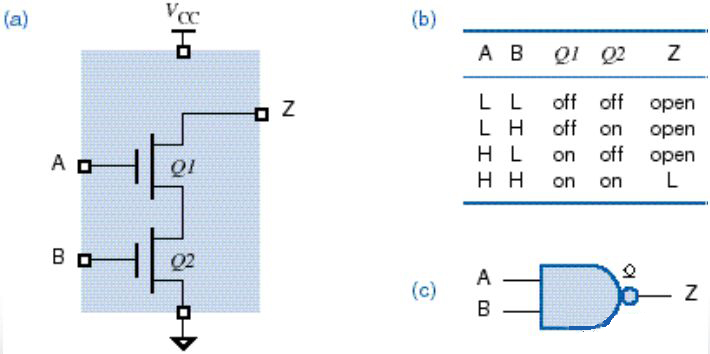

電路分析：前面一級Q1，Q2組成了一個反相器；后面一級Q3，Q4又構成了一個反相器，相當于反了兩次相，于是又還原了。5. 漏極開路門漏極開路門是一個十分經典常用的電路，常見于主芯片的GPIO口或者單片機的GPIO口的設計中。要最重要的一點就是：漏極開路是高阻態，一般應用需要接上拉電阻。

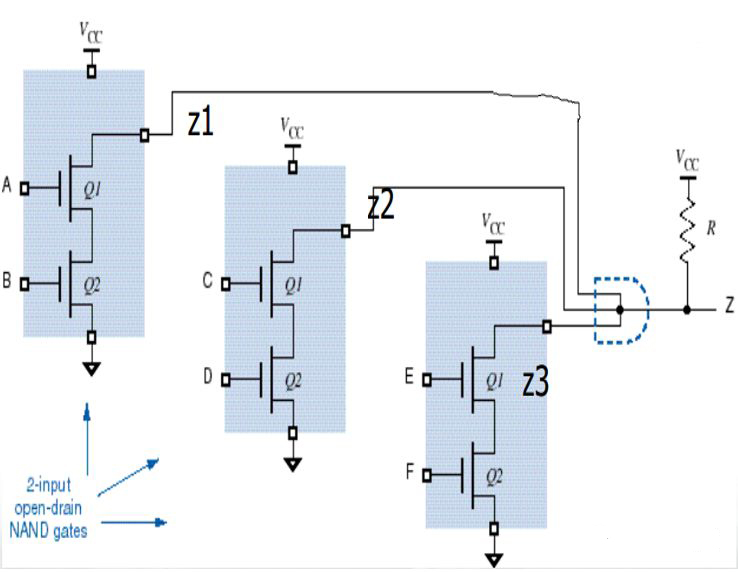

【漏極開路門的應用-線與邏輯】Z=z1z2z3
“線與”邏輯是因為多個邏輯單元的輸出的三極管，共用一個上拉電阻，只要一個邏輯單元輸出低電平，即集電極（漏極）開路輸出的管子導通，那么輸出低電平；而只有全部單元截止,輸出端被上拉電阻置為高電平，這是一個很實用的電路，可以用于邏輯仲裁等電路系統中。
