烜芯微生產12N12場效應管,提供12N12的參數規格書,12N12中文資料與12N12場效應管的引腳圖
12N12場效應管參數具體如下：
極性：N溝道
Power Dissipation(w)功耗：46W
Continuous Drain Current ID(A)持續漏極電流：12A
Drain-Source Voltage VDS(V)漏源極電壓：120V
Gate-Source Voltage VGS(V)柵源電壓：±20V
Gate Threshold Voltage Vgs(ts)開啟電壓：1.3V~ 2.3V
Gate Threshold Voltage Vgs(ts)開啟電壓：1.3V~ 2.3V
Static Drain-Source On-Resistance RDS(on)導通電阻ID=5A,VGS=10V：Typ 85mΩ Max 105mΩ
Static Drain-Source On-Resistance RDS(on)導通電阻ID=4A,VGS=4.5V：Typ 100mΩ Max 130mΩ
Junction and Storage Temperature Range ：結和儲存溫度范圍：-55 to 150℃

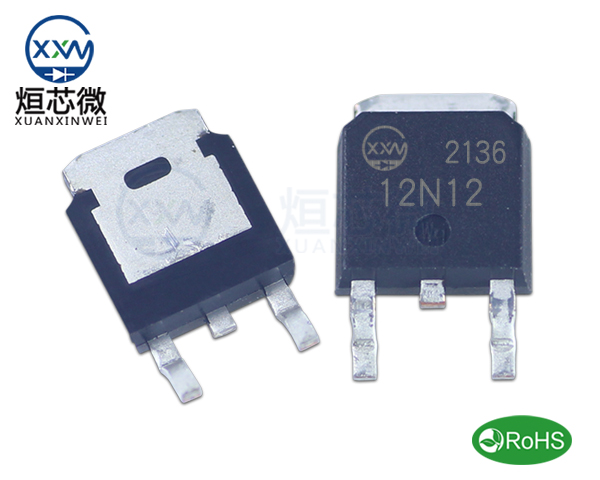

12N12場效應管封裝為：TO-252
作用與應用
12N12場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。12N12廣泛應用于以下領域：
電源管理：12N12可用作低壓降開關，用于電源管理電路中的電池充放電控制、DC-DC變換器等。
信號放大：在音頻放大器和低頻放大器中，12N12可以作為信號放大的關鍵部件。
開關控制：在各種開關電路中，如LED燈控制、電機控制等，12N12能提供高效的開關控制功能。
模擬開關：在模擬電路中，12N12可以作為開關管，用于模擬信號的控制和處理。
充電管理：在移動設備和電動車等充電管理系統中，12N12用于充電過程中的電池保護和充電控制。
