光耦隔離電路技術解析
光耦隔離電路技術解析
在電子電路設計領域，光耦隔離電路是一種關鍵的信號隔離技術，它巧妙地利用了發光二極管（LED）和光電三極管的光電特性，實現了輸入與輸出電信號的有效隔離。以下是對光耦隔離電路的深入解析，內容嚴謹專業，適用于官網發布。
一、光耦隔離電路的基本原理
光耦隔離電路的核心在于發光二極管和光電三極管的協同工作。發光二極管將輸入的電信號轉換為光信號，而光電三極管則將光信號再轉換為電信號，從而實現了輸入和輸出之間沒有直接的電連接，有效屏蔽了干擾，保護了電路的穩定運行。

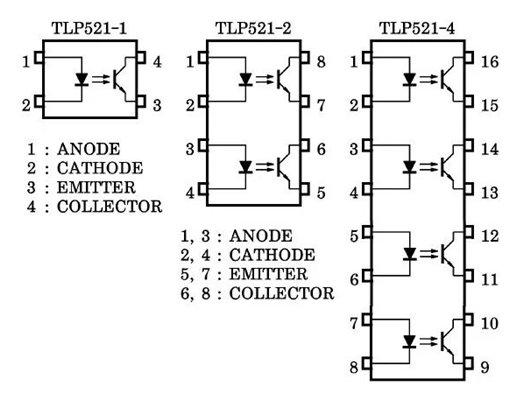

光耦隔離器有多種方式，示意圖
光耦隔離器有多種方式，示意圖
二、發光二極管特性
發光二極管因其內部材料的差異，能夠發出不同顏色的光，常見的有紅色、藍色、綠色等。這些不同顏色的發光二極管在性能指標上也存在細微差別，例如開啟電壓有所不同。與普通二極管一樣，發光二極管具有單向?qū)щ娦裕挥挟?dāng)外加的正向電壓足夠大，使正向電流達到一定強度時，才會發光，且正向電流越大，發出的光越強。不過，與普通二極管相比，發光二極管的開啟電壓相對較大。
三、光電三極管特性
光電三極管通過光照強度來控制集電極電流的大小，其功能可以等效為一個光電二極管與一只晶體管的組合。當無光照時，集電極電流稱為暗電流；有光照時，集電極電流則稱為光電流。這種特性使得光電三極管能夠在光信號的控制下，實現對電流的調節。
四、光耦隔離電路的實現與作用
光耦隔離電路通過電 - 光、光 - 電的轉換過程，徹底消除了輸入和輸出之間的直接電連接。這種設計不僅能夠有效隔離輸入和輸出電路，防止干擾信號的傳播，還能保護電路免受高電壓、高電流等異常情況的影響，廣泛應用于各種需要信號隔離的電子系統中，如電源管理、信號傳輸?shù)葓鼍啊?/div>
五、光耦隔離器使用注意事項
輸入電流 ：為確保發光二極管能夠正常發光，外加的正向電壓必須產生足夠大的正向電流。若輸入電流不足，可能導致發光二極管發出的光強度不夠，甚至無法發光，從而輸出信號不準確。
反向電壓 ：在電路設計過程中，必須充分考慮光耦隔離器的最大反向電壓。超過該電壓值可能會損壞光耦隔離器，甚至引發整個電路的故障，影響電路的可靠性和穩定性。
反應速度 ：光耦隔離電路存在一定的反應時間，當輸入端電流發生變化時，輸出端需要一定時間才能做出響應。這個反應時間可能會導致輸出信號與輸入信號之間出現差異，尤其在輸出方波信號時，可能會引起波形畸變。因此，在設計高頻電路或?qū)π盘?hào)精度要求較高的電路時，必須充分考慮光耦隔離器的反應速度特性，采取適當?shù)难a(bǔ)償或優化措施，以確保信號的完整性和準確性。
