PWM電機調速原理及應用

在電機控制領域，PWM（脈沖寬度調制）技術是一種關鍵且廣泛應用的調速手段。

一、PWM基本概念

PWM技術涉及兩個核心參數：頻率與占空比。頻率定義為周期的倒數，即每秒鐘信號周期重復的次數；而占空比則是指在一個完整周期內，高電平所占據的時間比例，其取值范圍為0%到100%。

二、PWM電機調速原理

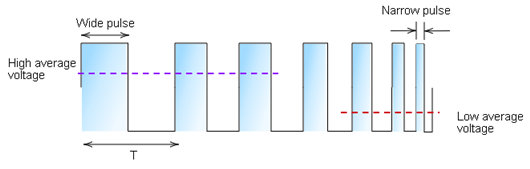

PWM脈寬調制實現電機調速的核心機制在于調整輸出方波的占空比。通過精準控制占空比的變化，使得負載上平均電流功率呈現從0%到100%的連續可變狀態，進而達到調節電機轉速的目的。具體而言，直流電機的轉速與電源電壓呈正比例關系。

利用PWM技術，以快速切換電源電壓的通斷方式，精確調節ON/OFF脈沖時長，從而使電機兩端電壓能夠在0V至最大電壓之間靈活變化，實現對電機速度的有效調控。

三、PWM信號生成及電機驅動

為電機生成PWM信號有多種方式，其中555定時器是一種常見的實現方法。

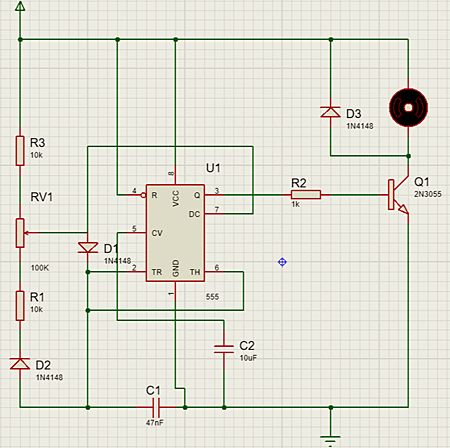

在基于555定時器構建的電路中，555定時器配置為非穩態多諧振蕩器模式，其輸出端連接晶體管Q1，用于控制Q1的導通與截止。電容器C1通過電阻器R1和R3進行充放電過程，充放電時間受R1和R3阻值的影響。當C1充電完畢后，會借助二極管D2和可變電阻RV1迅速向555定時器的引腳7放電。在此放電階段，555定時器輸出電壓降至0V，導致晶體管截止，電機停止轉動。通過調節可變電阻RV1的阻值，便可改變占空比，實現對電機轉速的精確控制。

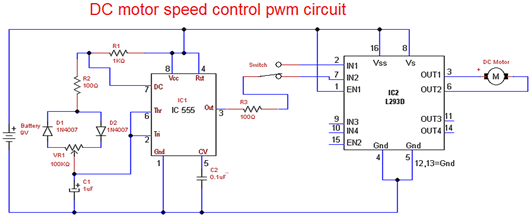

此外，還可采用IC555搭配電機驅動器ICL293D來構建更完整的直流電機速度控制PWM電路。

其中，IC555定時器作為PWM信號發生器，產生所需的脈寬調制信號；H橋電機驅動器ICL293D則依據接收到的PWM輸入信號驅動電機運轉。該電路設計的優勢在于，通過改變輸入引腳的控制信號，不僅能調節電機轉速，還可便捷地改變電機的旋轉方向，為直流電機的控制提供了高效靈活的解決方案。
