一、觸摸開關電路基本原理

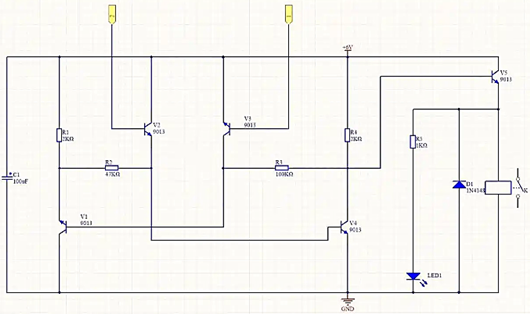

觸摸開關電路主要由觸發控制器電路與控制執行電路兩大部分構成。其中，V1、V2、V3、V4組件與R1、R2、R3、R4等電阻元件共同搭建起觸摸控制電路的核心架構。

觸摸電極“1”時的電路響應：當人體手部觸及電極“1”瞬間，人體所攜帶的感應信號經由V3進行放大處理。放大后的信號足以使V1導通，此時V1的集電極電位被拉低至低電平。與之相連的V4基極也隨之變?yōu)榈碗娖剑M(jìn)而導致V4處于截止?fàn)顟B(tài)。由于V4截止，其集電極輸出高電平，該高電平信號傳遞至V5的基極，促使V5導通。V5導通后，繼電器K線圈得電并吸合，其常開觸點隨之閉合。與此同時，并聯在繼電器K線圈兩端的LED1被點亮，以光信號直觀指示開關處于吸合導通的工作狀態。

觸摸電極“2”時的電路響應：同理，當手部觸及電極“2”時，人體感應信號經V2放大。放大后的信號驅動V4導通，此時V4集電極電位被拉低至低電平，進而使得V5的基極電位也隨之變?yōu)榈碗娖?。低電平信號致使V5處于截止?fàn)顟B(tài)，繼電器K線圈因失去供電而釋放，其常開觸點斷開。此時，LED1也因回路斷開而熄滅，指示開關處于斷開的非工作狀態。

二、觸摸延時開關電路原理

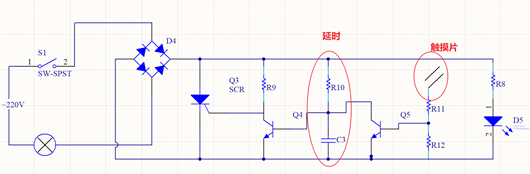

經典觸摸式延時開關電路具備獨特的觸摸控制功能，其原理圖中各元件協同工作實現延時效果。

電路組成與作用：圖中左側的開關S1是一個物理開關，在正常情況下處于閉合狀態。設置此物理開關的目的是在緊急突發狀況下，能夠迅速切斷交流電，保障電路及設備的安全。橋式整流電路D4負責將220V交流電轉換為直流電，為后續的控制電路提供必要的直流工作電源。單向晶閘管Q3作為主要的控制元件，承擔著控制左側燈泡開關的重任。三極管Q4、電容C3、三極管Q5、觸摸片以及電阻R11、R12等元件共同構成觸摸延時控制電路，通過對單向晶閘管Q3導通與截止的精準控制，進而操控照明燈的亮滅狀態。

未觸摸時電路狀態：當觸摸金屬片未被觸及，即無人體感應信號輸入時，三極管Q5處于截止?fàn)顟B(tài)。此時，電容C3通過電阻R10進行充電，直至保持滿電狀態。電容C3滿電后，電流經三極管Q4的基極與發射極，驅動三極管Q4導通。三極管Q4導通后，將單向晶閘管Q3的觸發電壓拉低至GND水平，使得單向晶閘管Q3處于截止?fàn)顟B(tài)，左側照明燈因此不會被點亮。

觸摸時電路響應：當人體觸摸金屬片時，人體感應電壓經安全隔離電阻R11加至三極管Q5的基極。三極管Q5獲得驅動信號后導通，其集電極與發射極相當于短路狀態。此時，滿電狀態的電容C3通過三極管Q5迅速放電，導致三極管Q4的基極電壓被拉低至0V。三極管Q4因失去驅動而截止，其集電極電壓在電阻R9的作用下被拉高至高壓水平。這一高壓信號傳遞至單向晶閘管Q3的控制極，促使單向晶閘管Q3導通，左側照明燈隨之點亮。

停止觸摸后的延時過程：當人體停止觸摸金屬片后，三極管Q5因失去驅動信號而恢復至截止?fàn)顟B(tài)。此時，橋式整流電路D4輸出的直流電經電阻R10對電容C3進行充電。隨著充電過程的進行，電容C3上的電壓逐漸升高。當電容C3上的電壓超過三極管Q4的導通電壓閾值時，三極管Q4重新導通，將單向晶閘管Q3的控制極電壓拉低，促使單向晶閘管Q3截止，左側照明燈因回路斷開而熄滅。電容C3的充電時間即決定了整個延時的時間長度，可根據實際應用需求通過調整相關元件參數進行靈活調整。發光二極管D5作為電路指示燈，用于指示觸摸開關的具體位置，方便用戶準確找到觸摸區域。
