一、無線充電核心原理

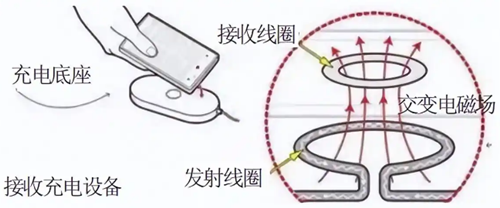

無線充電技術，亦被稱作感應充電或無線能量傳輸，其核心在于電磁感應現象——即電與磁在特定條件下相互轉化的物理現象。在無線充電場景下，充電底座內的發射線圈通以交變電流，依據電磁感應定律，此線圈周圍會產生交變磁場。當電子設備靠近時，設備內置的接收線圈切割磁感線，進而在閉合電路中產生感應電動勢，形成感應電流。經由整流濾波等一系列電路處理后，此交變電流被轉換為直流電，為電子設備電池充電，實現能量的高效、便捷傳輸。

二、無線充電系統構成

無線充電系統主要由發射端與接收端兩部分構成，二者協同作用完成能量的無線傳輸。

（一）發射端

發射端核心組件為發射線圈，通常采用鐵氧體 E 芯作為磁芯材料。線圈纏繞若干匝數的漆包銅線，匝數、線徑及磁芯尺寸等參數依據具體應用場景與功率需求而定。發射線圈連接至振蕩電路，該振蕩電路由晶體管、預設可調電阻、電容等元件構成。通過調整預設電阻等元件參數，可改變振蕩頻率，使其達到最佳能量傳輸頻段。振蕩電路所需的直流電壓經對市電交流電整流、濾波后獲得，為電路提供穩定的能量供給。

（二）接收端

接收端關鍵部件為接收線圈，其材質與結構類似發射線圈，但匝數、線徑等參數可能有所差異。接收線圈將感應到的交變磁場轉換為交變電流，隨后經由整流橋、濾波電容等組成的整流濾波電路，將交變電流轉換為平滑的直流電，滿足電子設備電池充電的電壓、電流要求。

三、無線充電電路工作過程

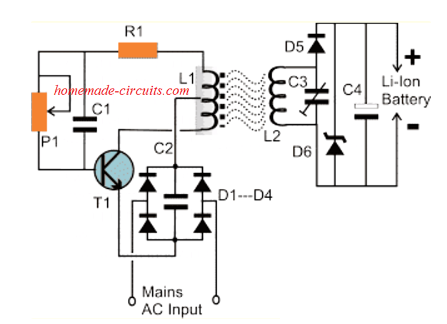

以典型無線充電電路為例，當直流電壓施加于發射端振蕩電路時，電路開始振蕩，發射線圈產生高頻交變磁場。接收端接收線圈感應磁場，產生交變電流。經整流濾波電路處理后，轉換為直流電，為電池充電。輸出端可并聯 LED 指示燈，通過 LED 亮度直觀反映無線充電時能量傳輸強度。調整接收端可變電容等元件參數，可實現接收電路與發射磁場的諧振匹配，提升能量傳輸效率與充電速度。
