P溝道與N溝道場效應管詳解

一、P溝道與N溝道場效應管概述

依導電溝道類型劃分，場效應晶體管可分為N溝道與P溝道兩種。N溝道場效應晶體管的導電溝道由N型半導體材料構成，載流子主要為電子；P溝道場效應晶體管的導電溝道則由P型半導體材料構成，載流子主要是空穴。二者在結構與工作原理上存在諸多相似性，但核心差異體現在導電溝道的材料類型上。

二、P溝道與N溝道場效應管的區別

（一）導電機制與溝道類型

N溝道場效應管：導電通道由N型半導體構成，電子作為載流子。當柵極施加正向偏壓（相對于源極為正），柵極下方P型襯底空穴被排斥形成耗盡層，N型區電子被吸引至耗盡層邊緣，構成導電溝道，使電流得以從源極流向漏極。

P溝道場效應管：導電通道由P型半導體構成，空穴作為載流子。當柵極施加負向偏壓（相對于源極為負），柵極下方N型襯底電子被排斥形成耗盡層，P型區空穴被吸引至耗盡層邊緣，形成導電溝道，允許電流從源極流向漏極。

（二）極性與驅動電壓

極性：N溝道場效應管需要正向偏置的柵極電壓才能導通，而P溝道場效應管則需負向偏置柵極電壓才能導通。這源于二者載流子類型及導電機制的差異。

驅動電壓：由于電子遷移率高于空穴，N溝道場效應管導通時所需驅動電壓相對較低；P溝道場效應管要實現相同導通效果，則需更高驅動電壓。

（三）導通電阻與噪聲特性

導通電阻：導通狀態下，N溝道場效應管通常導通電阻較低，能夠提供較大電流輸出；P溝道場效應管導通電阻相對較高，限制了其在大電流應用中的表現。

噪聲特性：電子遷移率較高且穩定，使N溝道場效應管具有更好的噪聲特性，適用于低噪聲放大器與高頻應用；P溝道場效應管雖也能用于這些應用，但噪聲性能相對遜色。

（四）溫度特性

N溝道場效應管：導通特性相對穩定，受溫度波動影響小，得益于電子的高遷移率與穩定導電機制。

P溝道場效應管：導通特性較易受溫度波動影響，高溫環境下性能可能下降，需額外散熱措施保障穩定性。

三、N溝道和P溝道場效應管的區分方式

（一）柵極電壓

N溝道場效應晶體管導通需柵極電壓為負且足夠大，此時柵極電壓對導電溝道形成起排斥作用；P溝道場效應晶體管導通需柵極電壓為正且足夠大，此時柵極電壓對導電溝道形成起吸引作用。觀察柵極電壓大小與方向，可判斷場效應晶體管類型。

（二）源極和漏極連接方式

N溝道場效應晶體管：源極通常接負極，漏極接正極，電子從源極流向漏極。

P溝道場效應晶體管：源極通常接正極，漏極接負極，空穴從源極流向漏極。觀察源極和漏極連接方式，可辨別場效應晶體管種類。

（三）閾值電壓

N溝道場效應晶體管閾值電壓通常為正值，導電溝道形成需克服柵極電壓對電子排斥作用；P溝道場效應晶體管閾值電壓一般為負值，導電溝道形成需克服柵極電壓對空穴吸引作用。查看閾值電壓正負值，可判斷場效應晶體管是N溝道還是P溝道。

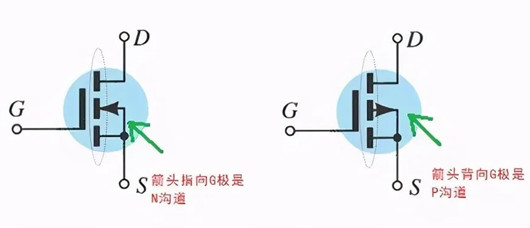

（四）符號表示

電路圖中，N溝道場效應晶體管常以字母“N”表示；P溝道場效應晶體管常以字母“P”表示。觀察電路圖中的符號，可確定場效應晶體管類型。

（五）特性曲線

N溝道與P溝道場效應晶體管的特性曲線存在差異。例如，Id-Vgs特性曲線中，N溝道場效應晶體管閾值電壓為正值，P溝道場效應晶體管閾值電壓為負值；Id-Vds特性曲線中，N溝道場效應晶體管導通區域位于漏極電壓大于閾值電壓區域，P溝道場效應晶體管導通區域位于漏極電壓小于閾值電壓區域。觀察特性曲線形狀與位置，可判斷場效應晶體管是N溝道還是P溝道。
