一、UPS不間斷供電電源概述

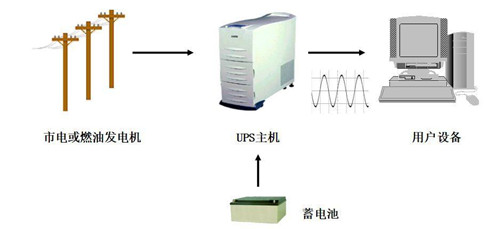

UPS不間斷供電電源是一種集成了儲能裝置（常見為蓄電池）的電源系統，以逆變器為核心組件，能夠提供恒壓恒頻的不間斷電力供應。其工作原理涵蓋整流、儲能、變換和開關控制四個關鍵環節，確保在市電正常與異常情況下均能為負載提供穩定的電力支持。
（一）整流環節
當市電正常供應時，交流電首先經整流器（如可控硅或高頻開關整流器）轉換為直流電。整流器具備根據市電電壓變化調整輸出電壓的能力，即使在電源波動的情況下，也能確保輸出電壓的穩定性。這一環節為UPS電源的后續運作奠定了基礎，提供了穩定的直流電源。
（二）儲能環節
整流后的直流電被儲存于蓄電池中。蓄電池如同一個大容量的電容器，能夠有效濾除整流器未能消除的瞬時脈沖干擾，確保直流電源的純凈。作為UPS電源的核心部件，蓄電池的性能直接決定了UPS電源的供電時長和整體穩定性。
（三）變換環節
在市電正常的情況下，直流電分為兩路：一路經充電器對蓄電池進行充電，維持蓄電池的滿電狀態；另一路則輸送至逆變器。逆變器負責將直流電轉換為交流電，輸出穩定的220V、50Hz的交流電，以滿足負載的用電需求。逆變器的性能對輸出電力的質量和穩定性起著決定性作用。
（四）開關控制環節
當市電出現異?；驍嚯姇r，靜態開關會迅速切換至蓄電池供電模式，確保負載端電壓的穩定。在蓄電池電量即將耗盡前，UPS會發出警報，提醒用戶及時更換蓄電池或進行充電。這一環節是實現不間斷供電的關鍵所在，保證了電力供應的連續性。

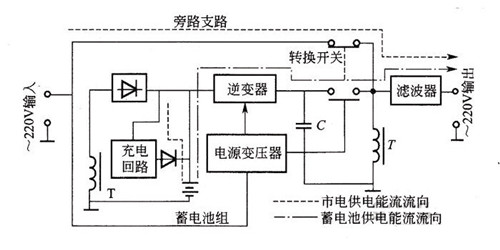

二、不間斷電源電路原理圖及類型
根據工作原理、應用場景和設計特點，UPS電源可分為被動后備式、在線互動式和線上交錯式等多種類型。
（一）被動后備式（非在線式不間斷電源）
被動后備式UPS在市電正常時，市電直接為用電設備供電并為電池充電。一旦市電不穩定或停電，市電回路自動切斷，蓄電池的直流電經轉換成交流電后接手供電任務。這種UPS僅在市電停電時才介入供電，輸出的交流電為方波，適用于電腦和監視器等電容型負載。
（二）在線互動式（在線式不間斷電源）
在線互動式UPS的市電和用電設備是隔離的。市電經UPS轉換為直流電后，分為兩路：一路為電池充電，另一路轉換回交流電為用電設備供電。在市電不穩定或停電時，電池從充電轉為供電，直至市電恢復正常。這種UPS輸出的波形為純凈的正弦波，不受市電不穩定的影響，可適用于電感型負載，如電風扇等。
（三）線上交錯式（線際互動式不間斷電源）
線上交錯式UPS雖不像在線式全程介入供電，但實時監控市電狀況，并具備升壓和減壓補償電路。在市電不理想時，能夠即時校正，減少不必要的“BatteryMode”切換，延長電池壽命。這種UPS在市電正常時，通過穩壓電路為負載提供電力，同時對電池進行涓流充電，確保電池處于最佳狀態。
